随着科技的发展,LED驱动电源应用的领域非常广,如照明领域路灯、遂道灯、LED格栅灯、LED室内灯、LED天花灯等,像这些都是可以用到的,而LED驱动电源有什么特点呢,以及像大功率LED驱动电源怎么分类,接下来一起看看相关内容。

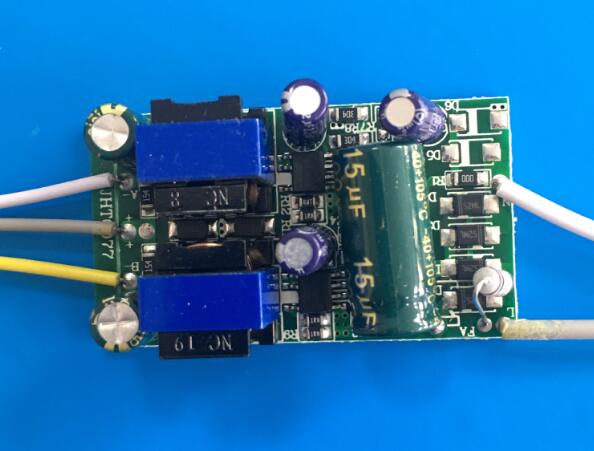

LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器,通常情况下:LED驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流(如电子变压器的输出)等。而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。LED电源核心元件包括开关控制器、电感器、开关元器件(MOSfet)、反馈电阻、输入滤波器件、输出滤波器件等等。根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路,LED开路保护、过流保护等电路。
一、LED驱动电源的特点
1、高可靠性
特别像LED路灯的驱动电源,装在高空,维修不方便,维修的花费也大。
2、高效率
LED是节能产品,驱动电源的效率要高。对于电源安装在灯具内的结散热非常重要。电源的效率高,它的耗损功率小,在灯具内发热量就小,也就降低了灯具的温升。对延缓LED的光衰有利。
3、高功率因素
功率因素是电网对负载的要求。一般70瓦以下的用电器,没有强制性指标。虽然功率不大的单个用电器功率因素低一点对电网的影响不大,但晚上使用照明量大,同类负载太集中,会对电网产生较严重的污染。对于30瓦~40瓦的LED驱动电源,据说不久的将来,也许会对功率因素方面有一定的指标要求。
4、驱动方式 现在通行的有两种:其一是一个恒压源供多个恒流源,每个恒流源单独给每路LED供电。这种方式,组合灵活,一路LED故障,不影响其他LED的工作,但成本会略高一点。另一种是直接恒流供电也就是“中科慧宝”改采用的驱动方式,LED串联或并联运行。它的优点是成本低一点,但灵活性差,还要解决某个LED故障,不影响其他LED运行的问题。这两种形式,在一段时间内并存。多路恒流输出供电方式,在成本和性能方面会较好。也许是以后的主流方向。
5、浪涌保护
LED抗浪涌的能力是比较差的,特别是抗反向电压能力。加强这方面的保护也很重要。有些LED灯装在户外,如LED路灯。由于电网负载的启甩和雷击的感应,从电网系统会侵入各种浪涌,有些浪涌会导致LED的损坏。因此分析“中科慧宝”的驱动电源在浪涌保护方面应该有一定的欠缺,而至于电源及灯具频繁更换,LED驱动电源要有抑制浪涌的侵入,保护LED不被损坏的能力。
6、保护功能
电源除了常规的保护功能外,最好在恒流输出中增加LED温度负反馈,防止LED温度过高;要符合安规和电磁兼容的要求。
二、大功率LED驱动电源的分类
1、恒流式
恒流驱动电路输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化,负载阻值小,输出电压就低,负载阻值越大,输出电压也就越高; 恒流电路不怕负载短路,但严禁负载完全开路; 恒流驱动电路驱动LED是较为理想的,但相对而言价格较高; 应注意所使用最大承受电流及电压值,它限制了LED的使用数量。
2、稳压式
当稳压电路中的各项参数确定以后,输出的电压是固定的,而输出的电流却随着负载的增减而变化; 稳压电路不怕负载开路,但严禁负载完全短路; 以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均; 亮度会受整流而来的电压变化影响。
崧盛股份以“创驱动电源卓越品牌”为愿景,成立以来一直专注于中、大功率LED驱动电源的研发、生产、销售与服务业务,致力于为全球客户提供高效节能、稳定可靠的LED驱动电源产品及技术解决方案,是国内最具竞争力的大功率LED驱动电源品牌之一,产品广泛应用于海内外户外照明、植物照明、工业照明、景观亮化、智慧照明等市场主流应用领域。
