LED电源:开关电源都有哪些测试方法

发表于 : 2021-08-05 来源:崧盛电源

  电子产品生产完成后,都是要进行测试,也是为了更加安全的使用,而今天要讲的是LED电源——开关电源的一些测试方法,对于这个领域的人有可能也了解,接下来看看相关内容。

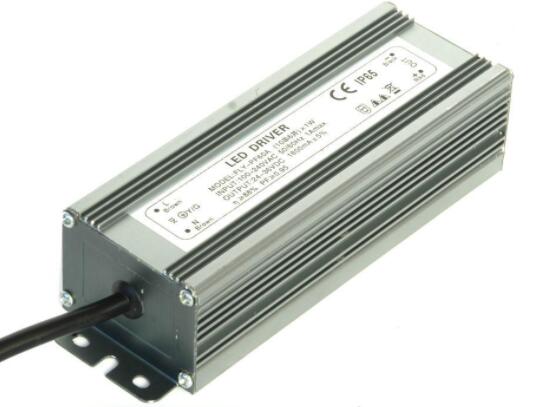

LED电源

  1、反复开关机测试


  测试说明


  电源模块输出带最大负载情况下,输入电压分别为220v,(输入过压点-5v)和(输入欠压点+5v)条件下,输入反复开关,测试电源模块反复开关机的性能。


  测试方法


  a、输入电压为220v,电源模块快带最大负载,用接触器控制电压输入,合15s,断开5s(或者可以用ac source进行模拟),连续运行2小时,电源模块应能正常工作;


  b、输入电压为过压点-5v,电源模块带最大负载,用接触器控制电压输入,合15s,断开5s(或者可以用ac source进行模拟),连续运行2小时,电源模块应能正常工作;


  c、输入电压为欠压点-5v,电源模块带最大负载,用接触器控制电压输入,合15s,断开5s(或者可以用ac source进行模拟),连续运行2小时,电源模块应能正常工作。


  判定标准


  以上试验中,电源模块工作正常,试验后电源模块能正常工作,性能无明显变化,合格;否则不合格。


  2、反复短路测试


  测试说明


  在各种输入和输出状态下将模块输出短路,模块应能实现保护或回缩,反复多次短路,故障排除后,模块应该能自动恢复正常运行。


  测试方法


  a、空载到短路:在输入电压全范围内,将模块从空载到短路,模块应能正常实现输出限流或回缩,短路排除后,模块应能恢复正常工作。让模块反复从空载到短路不断的工作,短路时间为1s,放开时间为1s,持续时间为2小时。这以后,短路放开,判断模块是否能够正常工作。


  b、满载到短路:在输入电压全范围内,将模块从满载到短路,模块应能正常实现输出限流或回缩,短路排除后,模块应能恢复正常工作。让模块从满载到短路然后保持短路状态2小时。然后短路放开,判断模块是否能够正常工作。


  c、短路开机:将模块的输出先短路,再上市电,再模块的输入电压范围内上电,模块应能实现正常的限流或回缩,短路故障排除后,模块应能恢复正常工作,重复上述试验10次后,让短路放开,判断模块是否能够正常工作。


  判定标准


  上述试验后,电源模块开机能正常工作;开机壳检查,电路板及其他部分无异常现象(如输入继电器在短路的过程中触电是否粘住了等),合格;否则不合格。


  3、输入瞬态高压测试


  测试说明


  pfc电路采用平均值电路进行过欠压保护,因此在输入瞬态高压时,pfc电路可能会很快实现保护,从而造成损坏,测试一次电源模块在瞬态情况下的稳定运行能力以评估可靠性。


  测试方法


  a、额定电压输入,用双踪示波器测试输入电压波形合过压保护信号,输入电压从限功率点加5v跳变为300v,从示波器上读出过压保护前300v的周期数n,作为以下试验的依据。


  b、额定输入电压,电源模块带满载运行,在输入上叠加300v的电压跳变,叠加的周期数为(n-1),叠加频率为1次/30s,共运行3小时。


  判定标准


  一次电源模块在上述条件下能够稳定运行,不出现损坏或其他不正常现象,合格;否则不合格。


  4、输入低压点循环测试


  测试说明


  一次电源模块的输入欠压点保护的设置回差,往往发生以下情况:输入电压较低,接近一次电源模块欠压点关断,带载时欠压,断后,由于电源内阻原因,负载卸掉后电压将上升,可能造成一次电源模块处于在低压时反复开发的状态。


  测试方法


  电源模块带满载运行,输入电压从(输入欠压点-3v)到(输入欠压点+3v)缓慢变化,时间设置为5~8分钟,反复循环运行,电源模块应能正常稳定工作,连续运行最少0.5小时,电源模块性能无明显变化。


  判定标准


  一次电源模块正常连续运行,最少0.5小时后性能无明显变化,合格;否则不合格。

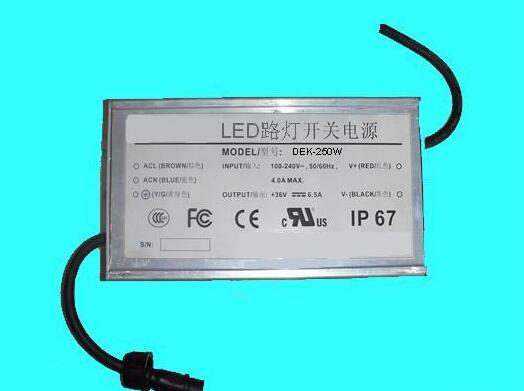

LED电源

  5、输入电压跌落及输出动态负载


  测试说明


  一次模块在实际使用过程中,当输入电压跌落时,电源模块突加负载的极限况是可能发生的,此时功率器件、磁性元件工作在最大瞬态电流状态,试验可以检验控制时序、限流保护等电路及软件设计的合理性。


  测试方法


  a、将输入电压调整为在欠压点+5v(持续时间为5s)、过压点-5v(持续时间为5s)之间跳变,输出调整在最大负载(最大额定容量,持续时间为500ms)、空载(持续时间为500ms)之间跳变,运行1小时;


  b、将输入电压调整为欠压点+5v(持续时间为5s)、过压点-5v(持续时间为5s)之间跳变,输出调整在最大负载(最大额定容量,持续时间为1s)、空载(持续时间为500ms)之间跳变,运行1小时。


  判定标准


  在上述条件下,应能稳定运行,不出现损坏或其他不正常现象,合格;否则不合格。若出现损坏情况,记录故障问题,以提供分析损坏原因的依据。


  6、高压空载,低压限流态运行试验


  测试说明


  高压空载运行是测试模块的损耗情况,尤其是带软开关技术的模块,在空载情况下,软开关变为硬开关,模块的损耗相应增大。低压满载运行是测试模块在最大输入电流时,模块的损耗情况,通常状态下,模块在低压输入、满载输出时,效率最低,此时模块的发热最为严重。


  测试方法


  a、将模块的输入电压调整为输入过压保护点-3v,模块的输出为最低输出电压,空载运行,此时,模块的占空比为最小,连续运行2小时,模块不应损坏;


  b、将模块的输入电压调整为欠压点+3v,模块的输出为最高输出电压的拐点状态,此时模块的占空比为最大,连续运行2小时,模块不应出现损坏;


  c、将模块的输入电压调整为效率最低点时的输入电压,模块输出为最高输出电压的拐点状态,连续运行2小时,模块不应损坏;


  d、将模块的输入电压调整为过压点-3v,模块的输出为最高输出电压的拐点状态,此时模块的占空比为最大,连续运行2小时,模块不应出现损坏;


  e、将模块的输入电压调整为效率最低点时的输入电压,模块输出为最高输出电压的拐点状态,连续运行2小时,模块不应损坏。


  注意:上述的测试,必须在规格书规定的最高工作温度下进行。


  判定标准


  在上述条件下工作,模块没有出现损坏,合格;否则不合格。


  最后,以上就是LED电源/开关电源测试的一些方法,希望可以帮忙到大家,崧成电源公司所主营的LED 驱动电源产品主要是与LED 光源、壳体等配套组合成为LED 照明产品,其主要功能是把外部电源供应转换为特定的电压电流以驱动LED 照明产品发光并进行相应的控制。LED 驱动电源是LED 照明产品的核心部件,对LED 照明产品实现发光和控制功能,提升发光效率,控制系统功耗,保证产品的稳定、可靠和长使用寿命起关键作用。
