  最近这几年,市场对于LED电源的需求越来越大,一些商家也是加大力度生产,而一些刚接触的商家,对于LED电源有些不太了解,接下来一起来看看什么是LED电源?LED驱动电源的组成。


  LED电源是电源中的一种,是向电子设备提供功率的装置,也是电源供应器。是通过变压器和整流器,把交流电变成直流电的装置,这个装置就叫做整流电源,也叫驱动电源。把能提供信号的电子设备叫做信号源。锂电池、干电池、整流电源、信号源有时也叫做电源。电池分±级。

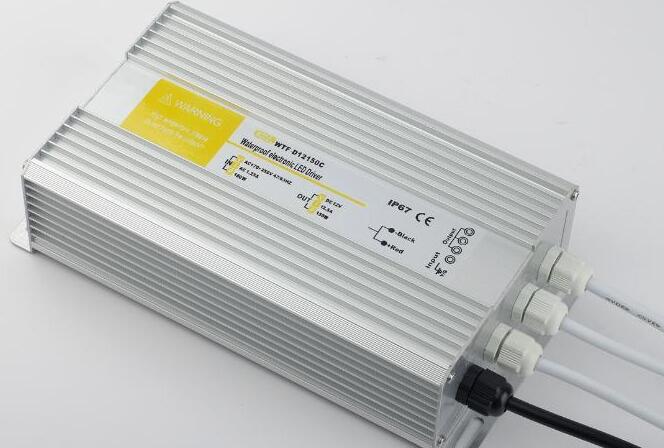

LED电源


  什么是LED电源?


  LED驱动电源:将电源供应转换为特定的电压电流,以驱动LED发光的电压转换器。


  通常情况下,LED驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流(如电子变压器的输出)等;输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。


  LED电源驱动模式可分为两大类型:


  1、恒定电流类型:


  恒流驱动电路输出的电流是恒定的,而输出的直流电压随负载阻值的大小不同在一定范围内变化,负载阻值小,输出电压就低,负载阻值越大,输出电压越高。


  ①恒流驱动电路驱动LED较为理想,但相对价格较高;


  ②恒流回路不怕负载短路,但严禁负载开路;


  ③应注意所使用最大承受电流及电压值,它限制了LED的使用数量。


  2、稳压电流类型:


  当稳压电路中的各项参数确定以后,输出的电压是固定的,而输出的电流却随着负载的增减而变化。


  ①稳压电路不怕负载开路,但负载严禁短路。


  ②整流电压的变化会影响LED的亮度。


  ③要每个串驱动LED显示均匀亮度,添加适当的电阻即可。

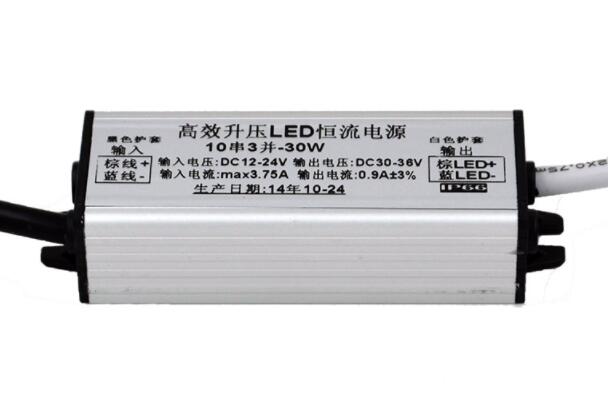

LED电源


  LED驱动电源的组成


  1、电磁滤波器


  主要作用是滤除外界的突发脉冲和高频干扰,另一方也会减少开关电源本身对外界的电磁干扰。


  2、整流滤波电路


  交流转(脉冲)直流必须经过一个整流滤波电路。最常见的就是由四个二极管和两个滤波电容组成的桥式滤波电路。


  3、电源的保护器


  散布在PCB上的压敏电阻,其作用是对电源提供保护。它的原理和家里的保险丝类似,使用自我熔断方式切断电流。


  4、开关电压器和开关三极管


  在电源中,变压器是将高压转换为低压,供PC使用。开关三极管是电源的中心枢纽,它将转换后的高压直流输送到开关变压器上进行降压。


  5、保护电路


  电源内部的保护电路负责启动电源并进行电压/电流的监控和调整,同时在出现短路、断路、过压、过流、 欠压、 欠流等情况的时候进行自动保护。


  6、PFC电路部分


  在国家强制实施的3C认证中,要求电源内部必须增加一个功率囚素校正电路, 以减少开关电源对外部电网的干扰,这就是现在电源内部的PFC电路。


  7、散热部分和其他电路


  电源的转换效率不能达到100%,部分能量转化为热量。电源散热主要通过散热片和功率管配合进行。


  LED驱动电源的选择


  选择LED驱动电源的类型要考虑几个因素。


  1、考虑电源应用运行的环境。是应用在室内还是室外?电源是否需要防水或需要特殊的IP等级?


  2、要定义整体功率要求。单个灯具可能只需要一个小的电源,但一个复杂的系统可能需要提供数百瓦的电源。


  3、是否还需其他功能?例如,电源是否需要在简单的恒压模式还是恒流模式下工作,应用是否需要调光?以及认证要求和其他。


  LED驱动电源的鉴别


  如何识别LED电源品质的好坏,下面简单介绍下:


  第一:驱动芯片


  驱动电源的核心就是IC,IC的好坏直接影响整个电源,控制芯片可视为电源的大脑中枢。


  第二:变压器


  变压器决定功率、耐温等,组成变压器的核心是磁芯和线包。


  第三:电解电容和贴片陶瓷电容


  输入输出电解电容的品质和寿命对电源的寿命影响很大,要非常重视。


  第四:电源产品的电路设计和焊接工艺


  抛开专业的角度,可以通过一些直观的办法来分辨,如元件布局是否整齐、大方、有序、焊点亮净挺拔。机械化生产的波峰焊工艺品质好于手工焊接。


  第五:电源产品的批量检测和老化


  物料和生产工艺控制的再好的电源产品,需要检测老化。通过整个批次的电源的老化和高温房的高温抽检,来检测这个批次电源的品质稳定性和物料是否有安全隐患。
